YC12VTDG -700 N5LC
Sức mạnh định mức: 700 kW
Nguồn khí: khí tự nhiên (CH4Lớn hơn hoặc bằng 85%)
Điện áp/tần số: 400 V/50 Hz
Giới thiệu sản phẩm
YC12VTDG -700 N5LC sê -ri GEN Tối ưu hóa, loạt genset khí này được đặc trưng bởi độ tin cậy cao, hiệu quả cao và thân thiện với môi trường và chi phí bảo trì thấp và có thể đáp ứng nhu cầu của người dùng khác nhau .
Độ tin cậy cao
Dựa trên nền tảng sản xuất và thiết kế sản phẩm trưởng thành, Yuchai đã phát triển và sản xuất độc lập các vật liệu chống mài mòn nhiệt độ cao và các thành phần cường độ cao (bao gồm khối xi lanh, đầu xi lanh, trục cam, trục khuỷu và cơ sở chung) phù hợp với máy phát điện, cải thiện đáng kể độ tin cậy và độ tin cậy của sản phẩm {
01
Hiệu quả và thân thiện với môi trường
Việc áp dụng các công nghệ trưởng thành như đốt cháy nạc, mô-đun đánh lửa điện năng năng lượng cao, buồng đốt được cấp bằng sáng chế của Yuchai, bộ tăng áp hiệu quả cao và cảm biến oxy kiểm soát vòng kín đảm bảo đốt cháy hiệu quả và hiệu quả
Buam thiết bị phía sau được cấp bằng sáng chế của Yuchai và công nghệ Mes Breath Line và công nghệ bốn van được áp dụng cho động cơ khí, làm giảm hiệu quả tiếng ồn cơ học, nhiễu khí thải và nhiệt độ khí thải của hệ thống truyền động và đảm bảo sự thân thiện với người vận hành và môi trường tự nhiên .}}}}}}
02
Chi phí bảo trì thấp
Lớp lót xi lanh được cấp bằng sáng chế của Yuchai, vòng piston và công nghệ niêm phong van được áp dụng, làm giảm đáng kể tốc độ tiêu thụ của dầu bôi trơn và mở rộng chu kỳ thay đổi của dầu bôi trơn là hơn 1.500 giờ {{2}
03
Bảo vệ an toàn
Genset được trang bị hệ thống điều khiển máy bay trưởng thành độc lập để nhận ra điều khiển ổn định, một màn hình gõ cho mỗi xi lanh để nhận ra điều kiện theo thời gian thực của máy phát điện, cũng như các van chống nổ và các van chống nổ đường ống, đảm bảo an toàn cho máy phát điện .}}}}
04
Máy phát điện
Máy phát điện có những ưu điểm của hiệu quả phát sinh cao, tăng nhiệt độ thấp, độ méo dạng sóng thấp, hiệu suất động tốt và hoạt động song song AVR ổn định, cũng như độ tin cậy và độ bền của hạng nhất, và có thể đáp ứng các yêu cầu dịch vụ của các môi trường khắc nghiệt khác nhau .
05
Phạm vi tiêu chuẩn
|
Không . |
Tên một phần
|
Đơn vị |
Số lượng |
Không . |
Tên một phần
|
Đơn vị |
Số lượng |
|
1 |
Động cơ xăng |
Bộ
|
1 |
6 |
Nhóm van
|
Bộ
|
1 |
|
2 |
Máy phát điện
|
Bộ
|
1 |
7 |
Silencer, Bellows
|
Bộ
|
1 |
|
3 |
Bơm đường ống
|
Bộ
|
1 |
8 |
Ắc quy
|
Bộ
|
1 |
|
4 |
Cơ sở chung
|
Bộ
|
1 |
9 |
Các công cụ đi kèm
|
Bộ
|
1 |
| 5 |
Kiểm soát địa phương
tủ
|
Bộ
|
1 | 10 |
Các tài liệu đi kèm
|
Bộ
|
1 |
| 1. Các phần bộ tản nhiệt là tùy chọn . {{0 đưa |
|||||||
Chức năng kiểm soát
|
Chức năng cơ bản |
Công tắc điện, khởi động, tắt máy, dừng khẩn cấp, và đóng và mở điều khiển
|
|
Hiển thị chức năng |
Điện áp pha, điện áp đường dây, dòng điện, tần số, trình tự pha, công suất hoạt động, công suất phản ứng, công suất rõ ràng, hệ số công suất, đầu ra năng lượng tích lũy, tốc độ, áp suất dầu, nhiệt độ làm mát, thời gian vận hành máy phát điện, thời gian khởi động tích lũy và điện áp pin |
|
Chức năng bảo vệ |
Bảo vệ quá mức, bảo vệ tăng tốc, bảo vệ quá điện áp, bảo vệ quá điện áp, bảo vệ quá tần số, bảo vệ tần số, bảo vệ quá dòng, bảo vệ áp đảo, bảo vệ áp suất dầu thấp, bảo vệ nhiệt độ nước cao, bảo vệ nhiệt độ khí thải cao, bảo vệ điện áp pin thấp và bảo vệ lỗi sạc |

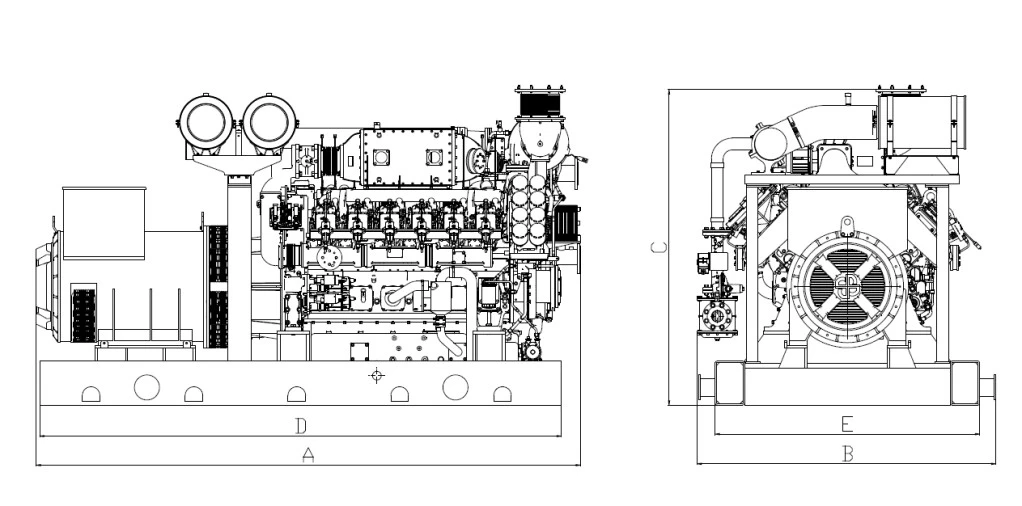

Kích thước và trọng lượng của Genset
| Kích thước ròng và trọng lượng của Genset |
A
|
B
|
C
|
D | E | Cân nặng |
|
3702mm
|
2033mm
|
2148mm
|
3550mm
|
1800mm
|
8215kg
|
Lưu ý: Dữ liệu và thông tin trên sẽ được cập nhật với việc nâng cấp sản phẩm và Yuchai có quyền thực hiện các thay đổi kỹ thuật .
Chú phổ biến: YC12VTDG -700 Bộ máy phát khí im lặng N5LC, Trung Quốc YC12VTDG -700 N5LC Silent Gas Gen
| Máy phát điện đặt tham số | |
| Người mẫu |
YC12VTDG -700 N5LC
|
| Sức mạnh định mức |
700 kW/875 kVa
|
| Tốc độ định mức |
1.500 r/phút
|
| Điện áp định mức |
400 V
|
| Xếp hạng hiện tại |
1263A
|
| Tính thường xuyên |
50Hz |
|
Hệ số công suất
|
0,8 (trễ) |
| Hiệu quả của máy phát điện |
Lớn hơn hoặc bằng 37%
|
|
Tiêu thụ khí
|
216.31m³/h
|
| Tiếng ồn |
Nhỏ hơn hoặc bằng 105 dB (a) @ 1m
|
| Phương pháp bắt đầu |
điện tử
|
| Cân nặng |
8.215 kg
|
| Thông số động cơ | |
|
Mô hình động cơ
|
YC12VTD1150N-D30
|
| Sức mạnh định mức |
770 kW
|
| Tốc độ định mức |
1.500 r/phút
|
|
Số lượng xi lanh
|
12 |
|
Hình thức
|
Loại V, bốn thì, làm mát nước
|
| Bore × đột quỵ (mm) |
152 mm × 180 mm
|
| Dịch chuyển |
39.2 L
|
| Tỷ lệ nén |
12.5:1
|
|
Hệ thống điều khiển
|
ECU
|
|
Tỷ lệ tiêu thụ dầu
|
Nhỏ hơn hoặc bằng 0,3 g/kWh
|
|
Khả năng làm mát (không bao gồm bộ tản nhiệt)
|
153 L
|
|
Khả năng dầu
|
210 L
|
|
Khoảng thời gian đại tu
|
40,000 h
|
| Tham số máy phát điện | |
|
Mô hình máy phát điện
|
Yc -700-4
|
|
Chế độ nối dây
|
Hệ thống bốn pha (loại Y) ba pha)
|
|
Chế độ điều chỉnh điện áp
|
AVR
|
|
Lớp IP
|
IP21
|
|
Lớp cách nhiệt
|
F
|
| Thông số cân bằng nhiệt | |
|
Nhiệt chất làm mát của lớp lót xi lanh (± 8%)
|
402kw
|
|
Nhiệt chất làm mát của bộ làm mát dầu (± 8%)
|
168 kw
|
| Tổng nhiệt độ làm mát của hệ thống làm mát nhiệt độ cao (± 8%) |
570 kW
|
|
Nhiệt chất làm mát của InterCooler (± 8%)
|
147 kw
|
| Tổng nhiệt độ làm mát của hệ thống làm mát nhiệt độ thấp (± 8%) |
147 kw
|
| Nhiệt chất thải của khí thải (với nhiệt độ khí thải lên đến 120 độ) (± 8%) |
357 kW
|
|
Mất điện của máy bơm và quạt
|
20 kW
|
|
Tổng nhiệt bức xạ (± 8%)
|
59 kw
|
| Thông số làm mát | |
|
Tốc độ dòng chảy của nước lưu hành ở nhiệt độ cao
|
73.5 m³/h
|
|
Nhiệt độ nước đầu vào của lớp lót xi lanh (± 2%)
|
79,3 độ
|
|
Nhiệt độ nước đầu ra của lớp lót xi lanh (± 2%)
|
86 độ
|
|
Tốc độ dòng chảy của nước lưu hành ở nhiệt độ thấp
|
42 m³/h
|
|
Nhiệt độ nước đầu vào nhiệt độ thấp (± 2%)
|
40 độ
|
|
Nhiệt độ nước đầu ra nhiệt độ thấp (± 2%)
|
43,5 độ
|
| Thông số đầu vào và ống xả | |
|
Lượng không khí
|
3643,7 kg/h
|
|
Lượng khí đốt
|
140,6 kg/h
|
|
Sự dịch chuyển không khí
|
3784,2kg/h
|
|
Nhiệt độ xả sau khi tăng áp (± 5%)
|
425 độ
|
| Điều kiện kiểm tra | |
|
Giá trị lượng khí của khí
|
9.1 kWh/m³
|
|
Hàm lượng thể tích của khí mêtan
|
Lớn hơn hoặc bằng 85%
|
|
Nhiệt độ khí
|
10 ~ 40 độ
|
| Độ ẩm khí |
＜30%
|
|
Áp suất lượng khí
|
10 ~ 30 kPa
|
|
Lượng hấp thụ không khí áp suất âm
|
＞ -3 kpa
|
|
Áp lực lưng
|
5kpa
|
|
Áp suất khí quyển tuyệt đối
|
101.32kpa
|
|
Nhiệt độ môi trường
|
25 độ
|
|
Độ ẩm tương đối
|
Ít hơn hoặc bằng 30%
|
| Độ cao |
Nhỏ hơn hoặc bằng 1000m
|
|
Lưu ý: Tất cả dữ liệu của máy phát điện khí được đo trong môi trường thử nghiệm trên .
|
|
